第一章

Explicit First Order Equations

这种形式的 \[y' = f(x, y)\] 称为 'Explicit First Order Equations' 。

\(y'=f(x)\)

1. Equations with Separated Variables

\[y' = f(x)g(y)\]

这种可以直接变成 \(\frac{dy}{g(y)}=f(x)dx\)

积分完后 \[\int\frac{dy}{g(y)}=\int f(x)dx\] IVP: \(y(\xi)=\eta\) \[\int^y_{\eta}\frac{dy}{g(y)}=\int^x_{\xi} f(x)dx\] 这里需要注意的是如果\(g(y(\xi))=g(\eta)=0\) 那么，直接就有 \(y'=0\) 因此\(y=\eta\) ;

2. 普通的替换

\[y'=f(ax+by+c)\]

这种情况用\(u(x) = ax+by+c\) 去替换掉变量\(x\) 。原理是\(u'=a+by'(x)=a+bf(u)\)。很关键的一点是，\(u\) 和\(y\) 都是一次的。求导后刚好是线性关系。

因此 最后得出的\(u(x)\)后可以直接利用\(u(x)=ax+by+c\)得到\(y\)。

3. 普通的Homogeneous Differential Equation

\[y'=f\left(\frac{y}{x}\right)\]

同样的道理用\(u(x) = \frac{y(x)}{x}, (x\neq0)\)替换掉变量\(y\)。有\(y'=u+xu'=f(\frac{y}{x})\) ，可得\(u'=\frac{f(u)-u}{x}\)

因此 最后得出的\(u(x)\)后可以直接利用\(u(x)=\frac{y(x)}{x}\)得到\(y\)。

4. 高级的 Homogeneous Differential Equation

\[y'=f\left(\frac{ax+by+c}{\alpha x+\beta y+ \gamma}\right)\]

这个的核心思想是转换成“普通的Homogeneous Differential Equation”。

首先分析行列式 \[\left | \begin{matrix}a &b \\\alpha &\beta \\\end{matrix} \right | \]

1. 行列式为零时，说明\(a=\lambda_a \alpha, b=\lambda_b \beta\) 此时 可以直接转换成“普通的Homogeneous Differential Equation”
2. 行列式不为零的时候，说明方程组有唯一解。

首先解方程组 \[\left\{\begin{align} ax+by+c&=0\\ \alpha x+\beta y+ \gamma&=0\\\end{align}\right.\] 可以解出一组\((x_0, y_0)\) 利用这组解将“高级的 Homogeneous Differential Equation”转换成“普通的Homogeneous Differential Equation”。

原理是新建坐标系得\(\bar{x}:=x-x_0, \bar{y}:=y-y_0\) 那么在这个坐标系下面原方程就变成了\(\bar{y}(\bar{x}):=y(\bar{x}+x_0)-y_0\)。对这个方程求导可以将\(y\)消掉，将原问题变\(\bar{y}\)和\(x\)的关系。这样做的目的就是将“高级的 Homogeneous Differential Equation”转换成“普通的Homogeneous Differential Equation”。

对\(\bar{y}\)求导后可以发现（利用方程\(\bar{y}(\bar{x}):=y(\bar{x}+x_0)-y_0, ax_0+by_0+c=0, \alpha x_0+\beta y_0+ \gamma=0\)） \[\frac{\bar{y}(x)}{d\bar{x}} = y'(\bar{x}+x_0)=f\left(\frac{a\bar{x}+b\bar{y}(\bar{x})}{\alpha\bar{x}+\beta\bar{y}(\bar{x})}\right)\] 这里就可以像刚才的普通的Homogeneous Differential Equation一样去做了。值得注意的是，这样解出来的\(\bar{y}\)需要转换成原来的\(y\)。这里可以用 \[y(x):=y_0+\bar{y}(x-x_0)\] 得到最后的\(y\)。

The Linear Differential Equation

这种形式的 \[y' + g(x)y=h(x)\] 称为 'The Linear Differential Equation' 。

这时有两种情况：\(h(x)=0\)和\(h(x)\neq0\)， 分别称为"homogeneous" 和"nonhomogeneous"

事实上当\(h(x)=0\)也就是"homogeneous"时，就是上面的"Explicit First Order Equations"，这里就不在赘述了。

对于\(h(x)\neq0\)的情况，也就是"nonhomogeneous"时，我们需要用到"Method of variation of constants"。

Method of variation of constants：这个方法首先计算出齐次的时候的通解。对于方程\(y'+g(x)y=h(x)\)他的齐次方程的通解是通过解\(y'+g(x)y=0\)，可得 \[y=C\cdot e^{-\int g(x)dx}\] 此时我们将常数\(C\)作为一个与\(x\)的函数\(C(x)\)。这个时候，只需要解出一个\(C(x)\)就是非齐次情况下的答案。

那么现在的问题就变成了，如何得到一个\(C(x)\)使得\(y' + g(x)y=h(x)\)？

首先先计算\(C'(x)\) \[\begin{align}y &=C(x)\cdot e^{-\int g(x)dx}\\y'&=\left( C(x) \right)'\cdot e^{-\int g(x)}+C(x)\cdot \left( e^{-\int g(x)dx }\right)' \\y'&=C'(x)\cdot e^{-\int g(x)}+C(x)\cdot \left( e^{-\int g(x)dx }\cdot\left(-\int g(x)\right)'\right) \\y'&=C'(x)\cdot e^{-\int g(x)}+C(x)\cdot \left( e^{-\int g(x)dx }\cdot -g(x)\right) \\&\Downarrow \\y'&=C'\cdot e^{-\int g(x)}-gC\cdot e^{-\int g(x)dx}\end{align}\] 然后代入\(y' + g(x)y=h(x)\) \[\begin{align}L_y \equiv y' + g(x)y&=h(x)\\L_y&=C'\cdot e^{-\int g(x)dx}-gC\cdot e^{-\int g(x)dx}+gC\cdot e^{-\int g(x)dx}\\L_y&=C'\cdot e^{-\int g(x)dx}=h(x) \\&\Downarrow \\C'(x)&=h(x)\cdot e^{\int g(x)dx} \\&\Downarrow \\C(x)&=\int h(x)\cdot e^{\int g(x)dx}dx + C_0\end{align}\] 现在我们可以知道，当\(y=C(x)\cdot e^{-\int g(x)dx}\)且\(C(x)=\int h(x)\cdot e^{\int g(x)dx} + C_0\)时。，有\(y' + g(x)y=h(x)\)。这里有个二级结论

If \(y, \bar{y}\), yare two solutions to the nonhomogeneous equation \(L_y = h\), then \(L(y - y) = L_y - L_{\bar{y}} = 0, i.e., z(x) = y - \bar{y}\) is a solution of the homogeneous equation \(L_y = 0\). Thus all solutions \(y(x)\) of the nonhomogeneous equation can be written in the form \[y(x)=\bar{y}+z(x)\]

这里面\(z(x)\)就是刚刚的\(y=C\cdot e^{-\int g(x)dx}\)，\(\bar{y}\)就是\(C(x)=\int h(x)\cdot e^{\int g(x)dx} + C_0\)和\(y=C\cdot e^{-\int g(x)dx}\)的结合中的\(y\)，也就是\(\bar{y}=\left(\int h(x)\cdot e^{\int g(x)dx}dx + C_0\right)\cdot e^{-\int g(x)dx}\)

Bernoulli's Equation

这种形式的 \[y'+g(x)y+h(x)y^{\alpha}=0.\alpha \neq 1\] 非常的简单，只需要把\(y^{\alpha}\)解决了就可以了。等式去除\(y^{\alpha}\)有 \[y'y^{-\alpha}+g(x)y^{(1-\alpha)}+h(x)=0\] 利用\(z=y^{(1-\alpha)} \implies z'=(1-\alpha)y^{-\alpha}\cdot y'\)替换原式得 \[\frac{1}{1-\alpha}z'+g(x)z+h(x)=0\] 现在，就变成了nonhomogeneous的"The Linear Differential Equation"。最后解出\(z\)，别忘了替换回\(y\)。

Exact differential equations

这种形式的 \[M(x,y)dx+N(x,y)dy=0,\\ \exists\ U(x, y)\ s.t.\ U_x(x,y)=M(x,y),U_y(x,y)=N(x,y)\]

\(xdx+ydy=0\) is an exact equation, and \(U(x,y)=1/2 (x^2+y^2 )\)is a potential function.

Integrating Factors

Integrating Factors是用来让非 Exact 变成Exact differential equations。

E.g. \(ydx + 2xdy = 0\) is not exact. However, it can easily be made an exact differential equation (in the domain \(x > 0\)) by multiplying the equation by \(1/\sqrt{x}\). The resulting differential equation \[\frac{y}{\sqrt{x}}dx+2\sqrt{x}dy=0\] is exact, and a potential function is given by \[F(x,y)=2y\sqrt{x}=0\ (x>0)\]

对于一个not excat differential equation我们需要找到一个Factor \(U(x,y)\) 使得\(U(x,y)\cdot M(x,y)dx+U(x,y)\cdot N(x,y)dy=0\)变成一个Exact differential equations。

现在的问题就是，如何去找？首先令\(M' = U\cdot M,N'=U\cdot N\)如果\(F_x=M',F_y=N'\)则有\(M'_y=N'_x\)。利用这个关系可以知道

1. 假如只与\(x\)有关则\(U_y=0\)则有

\[\begin{align}U_y\cdot M+U\cdot M_y&=U_x\cdot N+U\cdot N_x \\U\cdot M_y &= U' \cdot N+U \cdot N_x \\\frac{1}{U}U'&=\frac{M_y-N_x}{N} \\(\ln U)'&=\frac{M_y-N_x}{N} \\U&=e^{\int \frac{M_y-N_x}{N}dx}\end{align}\]

2. 假如只与\(y\)有关则\(U_x=0\)则有

\[\begin{align}U_y\cdot M+U\cdot M_y&=U_x\cdot N+U\cdot N_x \\U'\cdot M+U\cdot M_y &= U \cdot N_x \\\frac{1}{U}U'&=\frac{N_x-M_y}{M} \\(\ln U)'&=\frac{N_x-M_y}{M} \\U &=e^{\int \frac{N_x-M_y}{M}}\end{align}\]

Implicit First Order Differential Equations

这种形式的 \[F(x, y, y')=0\] 一般来说有两种解决办法。要么通过一些方法获得explicit differential equation，要么就用参数化。

在这里我们只讨论两种情况：

1. $F(x, y')=0 $, \(F(y, y')=0\)
2. \(y=f(x,y')\), \(x=f(y,y')\)

第一种情况

. $$

第一种情况2

对于\(F(y,y')=0\)我们仍然参数化： \[\left\{\begin{array}{l}y=\phi(t) \\y'=\psi(t)\end{array}\right.\] 此时有\(F(\phi(t),\psi(t)=0\)，同时有： \[\begin{align}y'&=\frac{dy}{dx} \ \text{and} \ \phi'(t)=\frac{dy}{dt} \\dx&=\frac{dy}{\psi(t)} \ \text{and} \ dy=\phi'(t)dt \\dx&=\frac{\phi'(t)dt}{\psi(t)} \\\int dx&= \int \frac{\phi'(t)dt}{\psi(t)} \\x&=\int \frac{\phi'(t)dt}{\psi(t)}\end{align}\]

An Existence and Uniqueness Theorem

中文名是存在唯一性定理。首先我们介绍Lipschitz condition:

We consider the following initial value problem \[y' = f(x,y),\ \text{for}\ \xi \leq x\leq \xi+a,\ y(\xi)=\eta\] The main assumptions in the following theorem are that \(f\) is continuous in the strip \(S=J\times\mathbb{R}\) with \(J=[\xi,\xi+a]\) and satisfies a Lipschitz condition with respect to \(y\) in \(S\) \[|f(x,y)-f(x, \bar{y})|\leq L|y-\bar{y}|\] No restrictions are placed on the value of the Lipschitz constant \(L\geq 0\)

然后引出存在唯一性定理：

Let \(f \in C(S)\) satisfy the Lipschitz condition. Then the IVP has exactly one solution \(y(x)\). The solution exists in the interval \(J: \xi\leq x \leq\xi +a\)

The extension of solutions.

以下三个定理是用于 The extension of solutions.

1️⃣Local Lipschitz condition. The function \(f(x,y)\) is said to satisfy a local Lipschitz condition with respect to \(y\) in \(D\subset R^2\) if for every \((x_0,y_0 )\in D\) there exists a neighborhood \(U=U(x_0,y_0 )\) and an \(L=L(x_0,y_0 )\) such that in \(U\cup D\) the function \(f\) satisfies the Lipschitz condition \(|f(x,y)-f(x,\bar{y})|\leq L|y-\bar{y}|\).

2️⃣Theorem on local solvability If \(D\) is open and \(f\in C(D)\) satisfies a local Lipschitz condition in \(D\), then the IVP is locally uniquely solvable for$ (x_0,y_0 )∈D$; i.e., there is a neighborhood \(I\) of$ x_0$ such that exactly one solution exists in \(I\).

3️⃣Theorem on the extension of solutions Let \(f \in C (D)\) satisfy a local Lipschitz condition with respect to \(y\) in \(D\). Then for every \((x_0, y_0)\in D\) the initial value problem \(y' = f (x, y), y(x_0) = y_0\) has a solution that can be extended to the left and to the right comes arbitrarily close to the boundary of \(D\).

最后我们有：

The Peano existence theorem. If \(f(x,y)\) is continuous in a domain \(D\) and \((\xi,\eta)\) is a point in \(D\), then at least one solution of the differential equation \(y′=f(x,y)\) goes through \((\xi,\eta)\). Every solution can be extended to the left and to the right up to the boundary of \(D\).

Linear System

这里开始就是在讨论，常微分方程组。

Systems of n Linear Differential Equations

给出常微分方程组的形式： $$ \[\begin{align}y_1' &= a_{11}(t)y_1+\cdots+ a_{1n}(t)y_n+b_1(t) \\&\ \ \vdots \\y_1' &= a_{11}(t)y_1+\cdots+a_{1n}(t)y_n+b_1(t) \\\end{align}\] \[或者：\] '=A(t)+(t)\ \ A(t)=(a_{ij}(t)), (t)=(b_1(t), , b_n(t))^ $$ 值得一提的是，存在唯一性定理在常微分方程组也同样适用。

Homogeneous Linear Systems

对于齐次的形式，常微分方程组就变成了： \[\mathbf{y}'=A(x)\mathbf{y}\] 此时，根据存在唯一性定理有： \[\exist \text{ exactly one solution } \mathbf{y}=\mathbf{y}(t;\tau,\boldsymbol{\eta})\ \forall \tau \in J, \boldsymbol{\eta}\in \R^n\text{ or }\C^n\] 当然，齐次常微分方程组有一些重要的性质：

1. $ $ in $ J$ is a solution of the homogeneous linear systems.
2. There exist \(n\) linearly independent solutions \(_1,\dots,\mathbf{y}_n\). Every such set of \(n\) linearly independent solutions is called a fundamental system of solutions. If \(\mathbf{y}_1,\dots,\mathbf{y}_n\) is a fundamental system, then every solution \(\mathbf{y}\) can be written in a unique way as a linear combination \(\mathbf{y}=C_1 \mathbf{y}_1+\dots+C_n \mathbf{y}_n\).
3. A system of \(n\) solutions \(\mathbf{y}_1,…,\mathbf{y}_n\) can be assembled into an \(n\times n\) solution matrix \(\Phi(x)=(\mathbf{y}_1,\dots,\mathbf{y}_n )\). If \(n\) solutions \(\mathbf{y}_1,\dots,\mathbf{y}_n\) are linearly independent, then \(\Phi(x)\) is a system of \(n\) solutions \(\mathbf{y}_1,\dots,\mathbf{y}_n\) can be assembled into an \(n\times n\) solution matrix \(\Phi(x)=(\mathbf{y}_1,\dots,\mathbf{y}_n )\). If \(n\) solutions \(\mathbf{y}_1,\dots,\mathbf{y}_n\) are linearly independent, then \(\Phi(x)\)is a Fundamental Matrix.

The Wronskian

现在讨论一下，齐次常微分方程的解，是线性无关还是线性相关。

• The Wronskian. If \(\Phi(x)=(\mathbf{y}_1,\dots,\mathbf{y}_n )\) is a solution matrix of \(\mathbf{y}^′=A(x)\mathbf{y}\), then its determinant \(W(x)=|\Phi(x)|\)is called the Wronskian determinant.

• Theorem If \(\mathbf{y}_1,\dots,\mathbf{y}_n\) are linearly dependent in \(J\), then the Wronskian \(W(x)\equiv0\).

• Theorem If \(\mathbf{y}_1,…,\mathbf{y}_n\) is a fundamental system of equation \(\mathbf{y}'=A(x)\mathbf{y}\), then the Wronskian \(W(x)\neq0\) in \(J\).

• Theorem. There exists a fundamental system of solutions for equation \(\mathbf{y}'=A(x)\mathbf{y}\).

因此，我们先求出\(n\)个解，然后再去判断这\(n\)个解的Fundamental Matrix的行列式，也就是The Wronskian，是否为零。

Inhomogeneous Systems

对于非齐次的常微分方程组，就是最开始样子： \[\mathbf{y}'=A(t)\mathbf{y}+\mathbf{b}(t)\] 下面这个定理类似线性代数，非齐次方程组的通解是，齐次方程组的通解+非齐次方程组的特解：

• Theorem. Let \(\tilde{\mathbf{y}}(x)\)be a fixed solution of the inhomogeneous equation (1). If \(\mathbf{y}_0 (x)\) is an arbitrary solution of the homogeneous equation, then \(\mathbf{y}(x)=\tilde{\mathbf{y}}(x)+\mathbf{y}_0 (x)\)is a solution of the inhomogeneous equation, and all solutions of the inhomogeneous equation are obtained in this way.

程序设置管理员启动

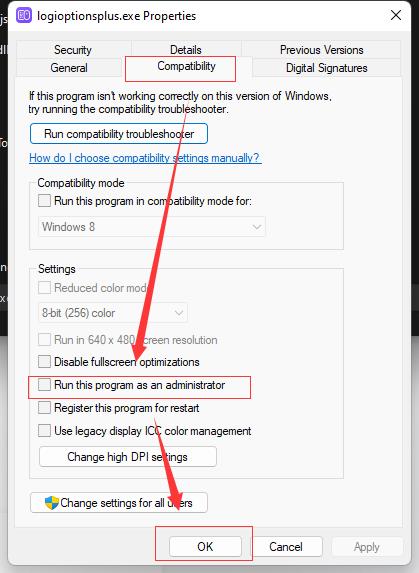

右键exe文件->属性

进入注册表

摁住Win+R，输入regedit打开注册表编辑器

在Computer\HKEY_CURRENT_USER\Software\Microsoft\Windows NT\CurrentVersion\AppCompatFlags\Layers下面找到对应的程序，然后修改程序的数值为RUNASINVOKER

再次打开软件就不会有弹窗了。

记录一下第一次认真参加Kaggle比赛 比赛链接：https://www.kaggle.com/competitions/rsna-2022-cervical-spine-fracture-detection

等待更新☺️

由于点云传统配准（ICP：迭代最近点算法）效果不佳，于是考虑使用深度学习的方法。 这里采用NgeNet。

Neighborhood-aware Geometric Encoding Network 邻域感知几何编码网络

论文链接：https://arxiv.org/abs/2201.12094

Introduction

点云配准深度学习方法的分类

作者将其分为了两种

1. end-to-end：将feature learning 和 transformation estimation 融合到了一个模型
   1. 其中有一些方法依赖相关性的建立来进行后续的Procrustes分析
   2. 而其他方法则更关注点云之间的全局特征
2. feature-learning：更加关注learning of discriminative point feature（学习辨别性的点的特征），而transformation则是由pose estimators来估计的

提出网络

NgeNet利用多尺度结构明确地生成具有多种邻域大小的点状特征，并利用几何指导的编码模块来最大限度地利用几何信息。具体来说，设计了一个投票机制，为每个点选择一个合适的邻域大小，并拒绝在无法区分的表面上出现虚假的特征。

主要贡献

• 多尺度结构与几何引导编码相结合，产生多层次的几何和语义信息编码的特征。
• 多层次的一致性投票，为每个点选择适当的邻域并拒绝虚假的邻域。
• 我们的方法中所提出的技术是与模型无关的，能够很容易地移植到其他骨干结构上并提高性能。

Preliminaries （引言）

点云配准问题的数学表达

\[arg\ \underset{T}{\mathrm{min}}\frac{1}{|\sigma|}\sum_{(i, j)\in \sigma}||T (x_i ) − y_j ||_2\]

Cardinal Number(基数)：集合论中刻画集合大小的数

邻域分析

在特征学习中常常用到encoder-decoder网络来提取特征； 模型的输入为\(X\in\mathbb{R}^3\) 维数从\(N\times 3\) -> $N C $意思是每个点输出C维的特征

有两种方式去影响领域的范围一个是依靠连续的卷积层，隐形的增加了领域的范围；另一个是在encoder-decoder网络中常常使用两倍大小的分层卷积层来模拟点云的down sample。

方法

网络

可以很清楚的看到NgeNet是一个encoder-decoder网络 - encoder模块由：residual-style KPConv/strided KPConv层、instance norm层和Leaky ReLU层（k=0.1）组成

KPConv 是用于三维点云中的一种卷积方式

• decoder模块由：decoder中的上采样块采用最近搜索来进行特征插值。 unary block由一个线性（MLP）层、一个实例范数层和一个 Leaky ReLU 层 (k=0.1) 组成，而last unary block仅由一个线性层（MLP）组成

Input是什么？

Input为the source point cloud \(X\) and its initial descriptor \(F_X\) , the target point cloud \(Y\) and its initial descriptor \(F_Y\)

• 其中\(F_X\) and \(F_Y\) 都被init为全部为\(1\)的矩阵

组成部分

SIAMESE MULTI - SCALE BACKBONE

连体式多级骨干（什么鬼翻译

用途：用于处理输入的点云

如何工作？

• Shared Encoder：可以在绿色的Encoder部分看到一共做了四次卷积；这样做是为了拓展领域特征。此时一共有四个输出，最后的输出得到Super points \(X'\) （\(X'\)集合会在下文经常提到其中包括他的点\(x'_i \in X '\)）和它的feature \(F^{en}_{X'}\)（我理解上标的en意思是end；最后一个输出）；前三步输出的feature作为中间变量也被保存了下来，为了decoder去生成multi-scale的feature。这三个中间变量被记为\(F^1_{X}, F^2_{X}, F^3_{X}\)。这里需要注意的是，每个点特征的邻接点的感知范围从\(F^1_X\)延伸到\(F^3_{X}\) （最后一句话是KPConv的知识）

  • 最后Shared Encoder输出的是\(X' \in \mathbb{R}^{N' \times 3}\) 和\(F^{en}_{X'} \in \mathbb{R}^{N' \times D_{en} }\) ，加起来是应该是\((X', F^{en}_{X'}) \in \mathbb{R}^{N' \times (3+D_en)}\)（有待考证）

• Parallel Decoder：上面说在decoder的时候需要用到我们刚才保存的\(F^1_{X}, F^2_{X}, F^3_{X}\)，同时还有之后会介绍的\(F^{inter}_{X'}\)，一共这四个输入。最后得到的output是关于\(X'\)的高、中、低级别的feature

• 现在我们定义一个函数（后面要用） \[\phi (F^1 , F^2 , g) = cat[Up(g(F^2 )), F^1 ]\] 其中\(F^1\)和\(F^2\)是输入的feature，\(g\)是一个代表MLP或者Identity Layer的函数， \(cat\)表示concatenation（拼接矩阵），\(Up\)是nearest upsampling

• 现在可以表示 \(F^l_X , F^m_X\) 和 \(F^h_X\) 的计算方式

\[\begin{split}F^l_X &= MLP_2(\phi(F^1_X, F^2_X, MLP_1), \\F^m_X &= MLP_5(\phi(F^1_X, \phi (F^2_X, F^3_X, MLP_3), MLP_4), \\F^h_X &= MLP_8(\phi(F^1_X, \phi (F^2_X, \phi (F^3_X, F^{inter}_X, Identity), MLP_6), MLP_7 ).\end{split}\]

• 同时给出overlap（重复性）分数\(O_X\)和saliency（显著性）分数\(S_X\)

GEOMETRIC - GUIDED ENCODING

几何学引导式编码

GGE模块是一个 一个输入一个输出的模块

用途：GGE将super points和潜在的feature(也就是Shared Encoder输出的\((X', F^{en}_{X'}) \in \mathbb{R}^{N' \times (3 + D_{en})}\))作为输入；然后输出几何增强后的feature

如何工作？

• Normal vectors smoothing：这里计算Normal vector的方式比较特别。这一步的目的是去获得super points的Normal vector，但是他没有直接去用open3d的库直接计算。而是将super points的点映射回原来的全部点集中。再通过全部点集中，super points周围点的normal vectors去平均得到super points的normal vector。

\[N_{X_i^{'}}=\frac{1}{|J_i^N|}\sum_{x_j \in J_i^N}{N_{X_j}}\]

公式里面\(J_i^N = \{x_j| \left|| x_j-x'_i \right|| < r^N \}\) 其中\(x_j\in X\)，\(r^N\)是\(x'_i\)的邻域。

• Geometric encoding：这里我们想要的是每个点的几何特征，记为\(G_{x'_i}\)，利用PPF(Point Pair feature)去计算几何特征

\[\begin{equation}\begin{split}PPF(x'_i, x'_j) &= (\angle(x'_j-x'_i, N_{x'_i}), \angle(x'_j-x'_i, N_{x'_j}), \angle(N_{x'_i}, N_{x'_j}), \left|| x'_i - x'_j\right||_2), \\G_{x'_j} &= f_1(x'_i, x'_j-x'_i, PPF(x'_i, x'_j)), \\G_{x'_i} &= max\{ G_{x'_j}|x'_j \in J^G_i \}.\end{split}\end{equation}\]

公式里面\(\angle(\cdot, \cdot)\in(0, \pi)\) 代表两个向量之间的夹角, \(f_1\)是pointnet里的一个函数, \(J^G_i = \{x'_j \left|| x'_j-x'_i\right||<r^G\}\)，\(r^G\)是\(x'_i\)邻域的半径，\(max(\cdot)\)意思是channel-wise max-pooling

这个公式也解释一下：

PPF我这里理解的就是一个四维向量包含了（按照NgeNet的顺序），一个法向量和{两个法向量之间的向量d}的夹角，另一个法向量和{两个法向量之间的向量d}的夹角，两个法向量的夹角，两点之间的距离。对应下图的\((F_2, F_3, F_4, F_1)\)

\(f_1\)函数：暂时不清楚什么意思 \(G_{x'_i}\)：找到\(G_{x'_j}\)中最大的；至于channel-wise再点云中代表什么几何含义，暂时不清楚

• Semantic encoding：需要更新

损失函数

这里我们将损失函数从两个方面来看：特征损失 和 重叠与显着性损失

特征损失

这里说的特征损失，就是我们之前提到的\(F^h_X, F^m_X, F^l_X, F^h_Y, F^m_Y, F^l_Y\) 两个点云三个类别的特征。

重叠与显着性损失

投票机制

为什么要投票

在Parallel Decoder我们强调了，在每一次计算特征的时候，我们都保存下来了那些中间变量；他们是\(F^l_X\) 和\(F^m_X\) ，最后的输出是\(F^h_X\) 。

此时它们三个分别可以决定哪些source的特征点和target的特征点可以一一对应。那么每一个特征点都会存在三种方案。所以需要通过投票决定使用哪一种。

如何投票
